УОВ
тип ЭКОВЕСТА
.png)
.png)
.png)
- 5 ступеней очистки воздуха
-
Степень очистки:
- твердые частицы до 99%
- аэрозольные частицы до 99%
- водорастворимые газы до 99%
- не водорастворимые газы до 65% - Производительность на ед.: от 5 000 до 30 000 м3/час
- Гидравлическое сопротивление по воздуху: около 450 Па
- Рабочая температура: от +5 до +110°С
- Рабочая среда: техническая вода
-
Описание
Ступеней очистки
Гидравлическое сопротивление по воздуху
Рабочая температура
по воздуху
Рабочая среда
Гидрофильтр типа ЭКОВЕСТА - это усовершенствованный гидрофильтр для очистки загрязненного воздуха, который благодаря новизне конструктивных решений, обеспечивает уникальный экранирующий эффект на пути загрязнителя в очищаемом воздухе. На рабочих поверхностях гидрофильтра типа ЭКОВЕСТА (в пограничном слое) в результате взаимодействия жидкости и загрязненного воздуха получена идеальная среда для гашения скорости витания разнородных частиц, их каплеобразованию. Это позволяет с высокой эффективностью (до 99%) и высокой производительностью (30 000 куб.м/час и более при модульном решении) очищать вентиляционные выбросы от любой технологической пыли, аэрозоли и некоторых газов.
Высокая производительность по очищаемому воздуху. При модульном решении производительность не ограничена
Предупреждение взрыво- пожароопасности рабочей зоны, решение вопроса экологии и охраны труда
Материал не ржавеет, имеет эффект самоочищающейся поверхности
Гидрофильтр не потребляет электроэнергию (она тратится только на обслуживающее оборудование)
Легкое интегрирование гидрофильтра в любую существующую вентиляционную систему
Постоянная и 100% тяга вытяжной вентиляции

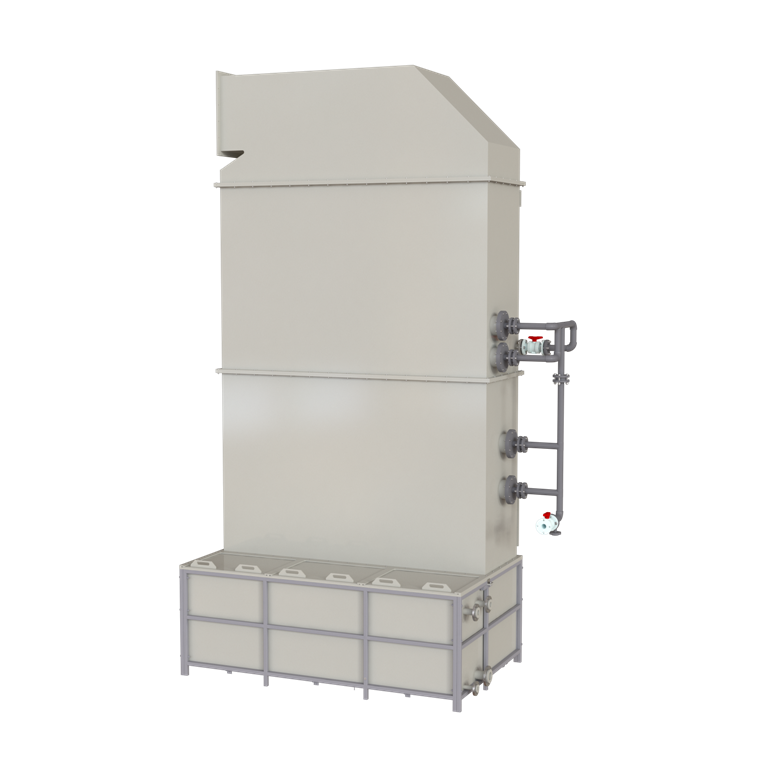

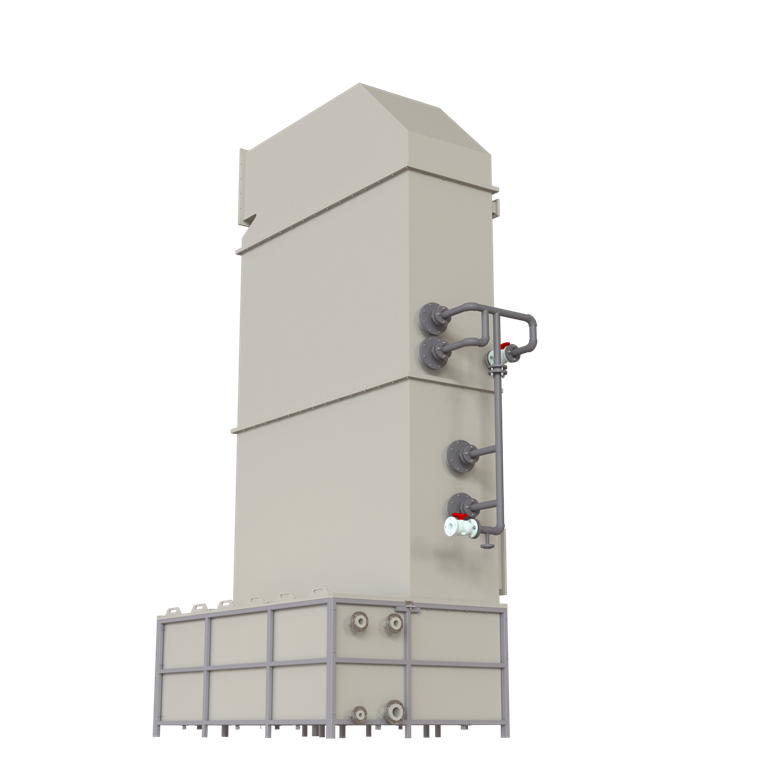

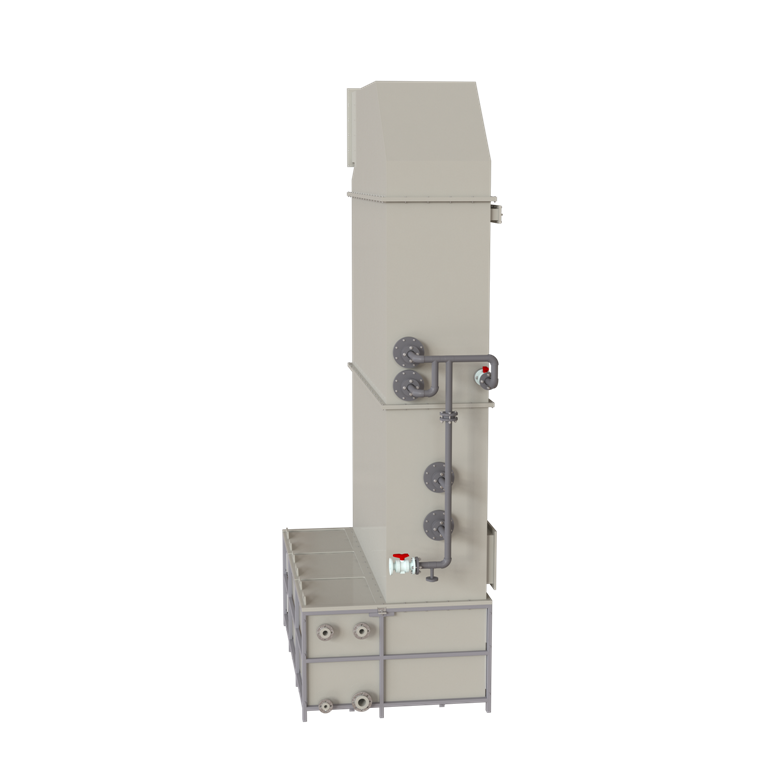

Устройство гидрофильтра типа ЭКОВЕСТА
Гидрофильтр ЭКОВЕСТА изготавливается из листового полипропилена и состоит из трех секций: две образуют воздухопромывной канал, третья - конфузор.
Воздухопромывной канал выполнен секционно:
-
одна секция создает ламинарный поток воды, при необходимости подключается дозатор с деактивирующим раствором. В ней находятся каплеотбойники и каплеуловители;
-
другая секция обеспечивает очистку воздуха от загрязнителя путем противотока воды и воздуха в полуцилиндрах воздухопромывного канала.
Конфузор обеспечивает равномерное распределение потока воздуха через каплеуловители и подсоединение гидрофильтра типа ЭКОВЕСТА к вытяжной системе вентиляции.Фланец конфузора выполняется с вертикальным или горизонтальным присоединением к системе вентиляции.
Для гидрофильтра типа ЭКОВЕСТА традиционно требуется бассейн (ёмкость) с целью накопления шлама и насос обеспечивающий циркуляцию воды в изделии. Всас загрязненного воздуха конструктивно может быть выполнен как вертикально, так и горизонтально. Гидрофильтр устанавливается на опорную раму над бассейном. В бассейне должны быть предусмотрены уклоны для перемещения шлама и канал с всасывающим трубопроводом системы оборотной воды.
Отсутствие в гидрофильтре типа ЭКОВЕСТА конечных механических фильтров тонкой очистки обеспечивает неизменность аэродинамического сопротивление устройства и постоянство характеристик очистки воздуха на протяжении всего срока эксплуатации изделия.
Принцип работы гидрофильтра системы ЭКОВЕСТА
- система вытяжной вентиляции создает скорость потока воздуха в изделии;
- система оборотной воды обеспечивает в изделии гидравлический режим процесса очистки воздуха от загрязнителя;
- загрязненный воздух омывается водой в воздухопромывном канале изделия;
- частицы загрязнителя, уловленные водой, смываются в бассейн (емкость);
- в бассейне (ёмкости) происходит шламообразование;
- для уменьшения выноса воды в атмосферу очищенный воздух проходит через каплеотбойники и каплеуловители;
- для предотвращения стекания воды в шахте выброса предусмотрен алгоритм выключения оборудования системы очистки воздуха.
-
-
Конструкция гидрофильтра типа ЭКОВЕСТА
Габариты
Дополнительное оборудование
- Технологическая емкость - бассейн из полипропилена с металлической обрешеткой;
- Насос циркуляционный;
- Специализированный модуль автоматики (защита Ip54);
- Щит силовой (защита Ip54);
- Приточные и вытяжные вентиляторы.
-
Эффективность гидрофильтра типа ЭКОВЕСТА
Показатели УОВ-Н1
твердые частицы
аэрозольные частицы
водорастворимые газы
водонерастворимые газы
Показатели сухих фильтров
твердые частицы
аэрозольные частицы
водорастворимые газы
водонерастворимые газы
При выборе устройств для очистки воздуха необходимо учитывать возможность очищать вентиляционные выбросы от различных типов загрязнителей одновременно до величины предельно-допустимой концентрации (ПДК).
Очистка воздуха вентиляционных выбросов Вид фильтра Производительность очистки, м3/ч Эффективность очистки, % Расходные материалы Срок службы Влияние на состав воздуха пыль аэрозоль газы Матерчатый (рукавный) до 5 000 99 50 0 материал фильтрующего элемента от нескольких дней до 1 года нет Каталитический до 15 000 0 60 99 катализаторы от 2 до 5 лет да Электростатический до 3 500 99 90 0 катализаторы от 2 до 5 лет да Циклоны до 200 000 70 20 0 - до 10 лет нет Гидрофильтр стандартный до 30 000 70 60 15 техническая вода до 10 лет нет Гидрофильтр типа ЭКОВЕСТА до 30 000 99,31 99,5 85 техническая вода до 50 лет нет Эффективность очистки воздуха гидрофильтром типа ЭКОВЕСТА подтверждена протоколами результатов измерений аккредитованных лабораторий промышленной экологии предприятий, которые осуществляют мониторинг охраны окружающей среды и промышленной санитарии.
Все сведения имеют абсолютную достоверность.
Очистка воздуха вентиляционных выбросов
Очистка воздуха вентиляционных выбросов Вид загрязнителя Объект проведения испытаний эффективности очистки Степень очистки, % Промышленная пыль Окрасочное производство ООО "Синергия - Н", очистка воздуха от окрасочной камеры, гидрофильтр тип ЭКОВЕСТА производительностью 30 000 м3/час 99,31 Литейная пыль Эксперементальное производство, участок плавильных печей "Пермского государственного технического университета", очистка воздуха от технологической пыли, гидрофильтр тип ЭКОВЕСТА производительностью 1 500 м3/час 99,00 Окрасочный аэрозоль Окрасочное производство ОАО "НПО "Искра", очистка воздуха от окрасочной камеры, гидрофильтр тип ЭКОВЕСТА производительностью 30 000 м3/час 99,50 Окрасочный аэрозоль Окрасочное производство крупногабаритных деталей ОАО "Пермский завод "Машиностроитель", бескамерная окраска, 2 гидрофильтра тип ЭКОВЕСТА производительностью по 30 000 м3/час 98,80 Покрасочный аэрозоль Окрасочное производство ООО "Синергия - Н", очистка воздуха от покрасочной камеры, гидрофильтр ЭКОВЕСТА производительностью 30 000 м3/час 96,92 Покрасочный аэрозоль Окрасочное производство ОАО "Мценский завод коммунального машиностроения", очистка воздуха от покрасочной камеры, гидрофильтр тип ЭКОВЕСТА производительностью 30 000 м3/час 95,92 Масляно-канифольный аэрозоль Помещение цеха ООО "Камский кабель", от масло-канифольного тумана, гидрофильтр тип ЭКОВЕСТА производительностью 30 000 м3/час 83,20 Бензол Лабораторный стенд ЗАО "ВЕНТМОНТАЖ", по техническому заданию ОАО "Сибурхимпром", очистка воздуха от бензола, гидрофильтр тип ЭКОВЕСТА производительностью 1 500 м3/час 85,00 Ацетон Окрасочное производство ОАО "Мценский завод коммунального машиностроения", очистка воздуха от окрасочной камеры, гидрофильтр тип ЭКОВЕСТА производительностью 30 000 м3/час 99,99 Толуол Окрасочное производство ОАО "Мценский завод коммунального машиностроения", очистка воздуха от покрасочной камеры, гидрофильтр тип ЭКОВЕСТА производительностью 30 000 м3/час 64,70 Ксилол Окрасочное производство ООО "Синергия - Н", очистка воздуха от окрасочной камеры, гидрофильтр тип ЭКОВЕСТА производительностью 30 000 м3/час 65,60 -
Патенты и сертификаты
-
1 - ПАТЕНТ Устройство по очистки воздуха.jpg)
2 - ПАТЕНТ Устройство для очистки воздуха (2)
3 - ПАТЕНТ Устройство для очистки воздуха
4 - ПАТЕНТ Способ мокрой очистки воздуха
5 - ПАТЕНТ Гидрофильтр для очистки воздуха
6 - ПАТЕНТ Устройство для мокрой очистки газа
7 - ПАТЕНТ Пылеулавливатель для мокрой очистки воздуха
8 - ПАТЕНТ Улавливатель
9 - ПАТЕНТ Устройство для улавливания пыли из помещений
10 - ПАТЕНТ Устройство для очистки цианосодержащих сред
11 - ТУ УОВ
12 - ТУ Емкости, резервуары, аппараты емкостные из полимерных материалов
13 - ТУ Вентиляторы радиальные центробежные коррозионостойкие из полимерных материалов
14 - ТУ Изделия из полимерных материалов
15 - ТУ Детали соединительные из полимеров сварные со структурированной стенкой для безнапорных трубопроводов
17 - СС Изделия из полимерных материалов от 09.04.20 до 08.04.23_page-0001
18 - СС Изделия из полимерных материалов от 09.04.20 до 08.04.23_page-0002
19 - Отказное письмо НОВИТЕК от 15.02.2016
Декларация ТР ТС от 06.12.2019 до 08.12.2024.jpg)
21 - Свидетельство СРО НОВИТЕК от 19.05.2016 без ограничений (1)
22 - ISO 9001-2015 от 25.03.2019 до 24.03.2022
23 - Свидетельство НАКС на экструдер от 01.09.2017 до 01.09.2020
24 - Свидетельство НАКС Катюшев
25 -Катюшев С. В. - НАКС Свидетельство №707 Ольмакс-Инвест_page-0001
26 - Отегов А. И. - Свидетельсто Ольмакс от 13.09.2017 г.
27 - Горбашев А. А. - НАКС Свидетельство №706 Ольмакс-Инвест_page-0001
28 - Simona Тырцев А.
29 - Simona Красильников К.
30 - Simona Красильников К.Л. ПФА
31 - Simona Тырцев А.Н. ПФА.jpg)
32 - Simona Тырцев А. (Пластик в теории и практике).jpg)
33 - Simona Дружков А. (Пластик в теории и практике).jpg)
34 - Simona Аликин Е. (Пластик в теории и практике).jpg)
35 - Simona Катюшев С. (Пластик в теории и практике)
36 - ROCHLING сертификат обуч. Красильников
37 - ROCHLING сертификат обуч. Тырцев
38 - Сертификат о партнерстве с Simona
-
-
ПОЛИЭТИЛЕН
ПНД
РЕ -
ПОЛИПРОПИЛЕН
ПП
РР -
ПОЛИВИНИЛХЛОРИД
ПВХ
PVC
Универсальный материал в строительстве химических резервуаров, аппаратов и производстве промышленного оборудования. Материал устойчив к УФ-излучению, длительная прочность при температуре 20С на 50 лет. Отличается высокой ударопрочностью, стойкостью к коррозии и химически агрессивным веществам. Хорошо поддается обработке.
Материал широко используется в химико-технологическом производстве. Обладает повышенной жесткостью, отличной химической стойкостью, продолжительным сроком эксплуатации во многих средах, а также высокой прочностью на разрыв. PP-h - гомополимер, PP-c - блок-сополимер, теплостоек на длительный срок, устойчив к УФ-излучению.
Обладает нормальной ударопрочностью, химически стоек к кислотам, щелочам и солям. Материал соответствует различным требованиям по трудновоспламеняемости и отлично поддается обработке, хорошо ламинируется со стеклопластиком. ПВХ идеально подходит для химической промышленности.
-
Химическая стойкость к агрессивным газам
-
Высокая производительность по очищаемому воздуху
-
Предупреждение взрыво-пожароопасности рабочей зоны, решение вопроса
экологии и охраны труда -
Высокая устойчивость к коррозийным воздействиям, эффект самоочищающейся
поверхности -
Широкий спектр рабочих температур:
от -190 до +260 C -
Легкое интегрирование гидрофильтра в любую существующую
вентиляционную систему -
Экономия электроэнергии (она тратится только на
обслуживающее оборудование) -
Срок службы изделия до 50 лет
Для производства изделий полимерных материалов мы используем оборудование ведущих мировых и отечественных производителей, отвечающее стандартам DVS, HAKC, ГОСТ.
Вся продукция НОВИТЕК изготавливается со 100% контролем сварных швов.
НАКС
ГОСТ
-
АП Саратовский завод резервуарных металлоконструкцийокраска габаритных металлоконструкций -
Белэнергомаш–БЗЭМокраска крупногабаритных изделий -
Волгодонская (Ростовская) АЭСокраска крупногабаритных спец.изделий -
ВСПМО-АВИСМАочистка воздуха от дисперсной металлической пожароопасной пыли -
Камкабельсушка-пропитка масляно-канифольной смесью кабелей -
Ковылкинский ЭМЗокраска крупногабаритных изделий -
Мценский завод «Коммаш»окраска кузовов коммунальных машин -
НПО "Искра"обработка изделий из углестеклопластиков, окраска крупногабаритных спец.изделий -
Объекты РосАтомаокраска крупногабаритных изделий -
Троицкий электромеханический заводраскроечный стол плазменной резки металлов -
Уфимское моторостроительное производственное объединениеокрасочное производство
